HepcoMotion

DTS+ HIGH PERFORMANCE DRIVEN TRACK SYSTEM

ベルト駆動トラックシステム

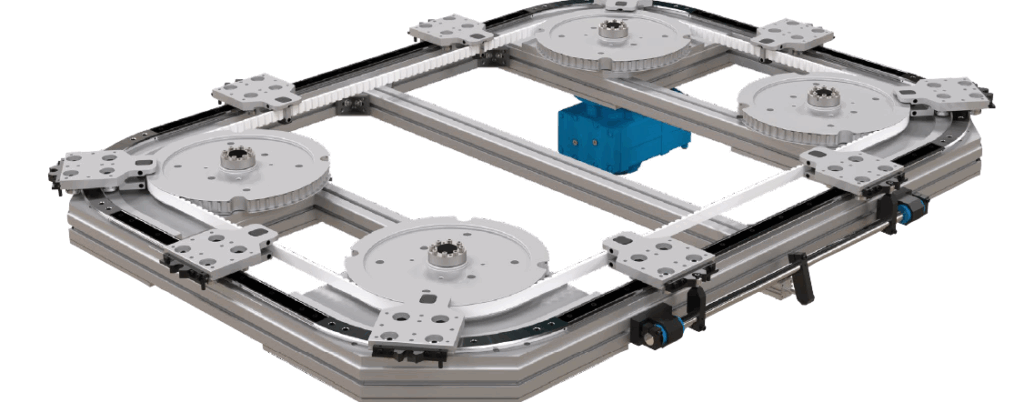

DTS⁺ 循環搬送システムは、高負荷や垂直方向のアプリケーション、曲線回路内でフリースペースが求められる場合に適用されます。

DTS+搬送システムは、HepcoMotionの曲線PRTトラックシステムとオリジナルのDTSの主要な特長を組み合わせており、キャリッジはドライブベルトにしっかりと接続されています。この接続されたキャリッジはベルトから外れることがなく、オリジナルのDTS搬送システムよりも強力な駆動力を伝達できます。オリジナルのDTSが多くの用途に適している一方で、DTS⁺は高荷重、垂直方向の用途、またはトラック回路内に機器を組み込む必要がある場合に特に適しています。

特徴

  • 高強度のベルト接続により、高速または高負荷のアプリケーションに対応可能
  • 特別に設計されたベルト固定機構が、キャリッジをドライブベルトに強固に接続
  • 低メンテナンスのVガイド技術を採用
  • レール幅は25mm・44mm・76mm
  • 曲線レール径はΦ351・Φ612・Φ799
  • トラックにはお客様任意の数のキャリッジを組み込むことが可能

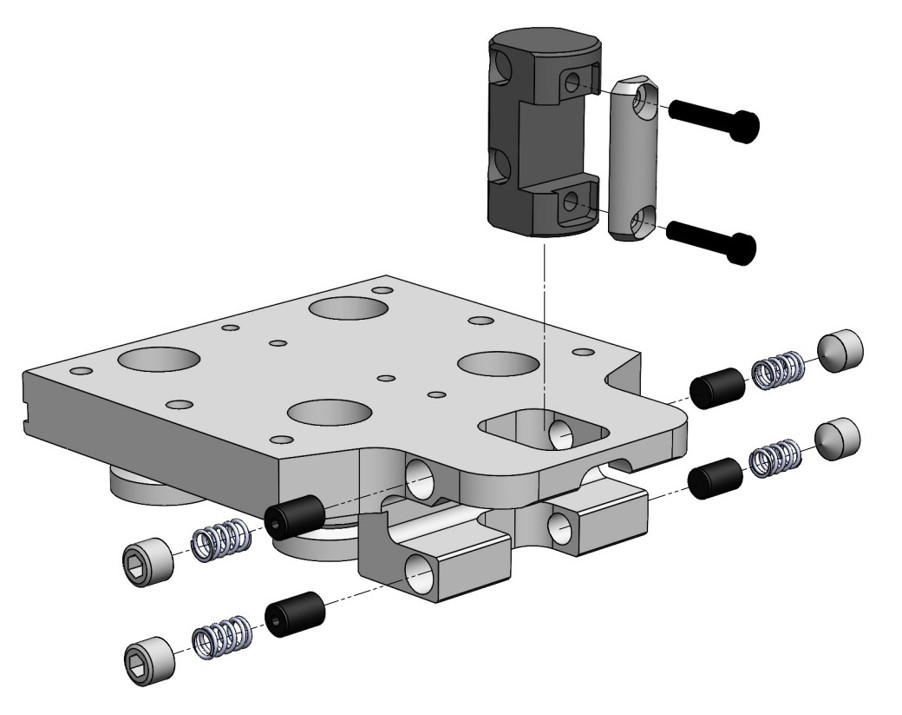

  • 正確な組み立てや位置決め作業の為の、キャリッジロック機能(オプション)
  • トランスファーやポジショニングシステムとしてマルチファンクションマシンに簡単に組み込むことが可能
  • トラックのスライドとエンドセグメントは特注のアルミベースに取り付けられており、システム全体をお客様の設置場所に取り付けることが可能

仕様

  • 最大速度:1.5m/s
  • 負荷範囲:~400N
